晶背薄片蚀刻机
晶背薄片蚀刻机

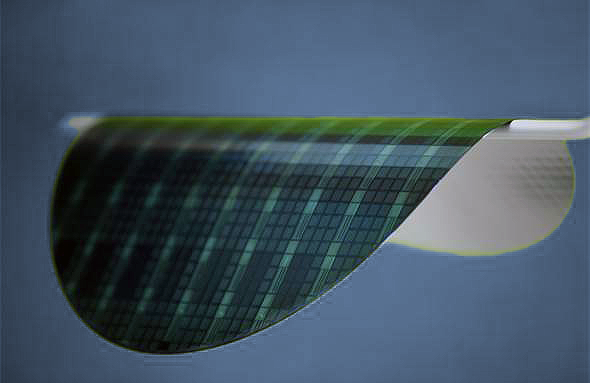

该设备适用于 6/8/12 英寸减薄晶圆蚀刻,采用非接触式传输支撑,降低破片率,可平坦化翘曲片,药液回收高效,更环保节能。
产品特点
01
设备可精确控制薄片厚度至 3 mil,保证生产一致性;12 英寸晶圆翘曲度控制在 8mm 内,避免处理不均。
02
本设备专为12英寸晶圆设计,确保背面硅刻蚀过程的均匀性保持在5%以内,显著提升了刻蚀的均匀性,保证了高品质的生产效果。
03
设备配备最高可达3组化学品回收环,回收率超过96%,有效减少化学品的浪费,降低生产成本,提升环保效益。
04
在大规模生产过程中,本设备能够将破片率控制在100ppm以内,极大地降低了生产中的废料产生,提高了产品的整体良率。
05
该旋转夹具转速 10–2000rpm 可调,支持正反转,高速平稳;具备抗静电设计,保护晶片,保障生产稳定安全。
06
设备配备高精度药液温控系统,温控精度 ±0.5℃,保证温度均匀稳定,提升产品品质与制程稳定性。
07
设备采用了独特的设计,能够有效避免晶片线路面发生渗蚀,从而显著提升了产品的良率,确保了生产过程中的高质量输出。
应用范围
技术参数
用途及适用
8” 12”晶圆蚀刻和清洗处理,特别针对2.5D/3D高阶先进封装制程薄晶圆
WPH
腔体每小时产出15PCS
(每个制程180秒规划)
腔室类型
单晶圆Bernoulli旋转腔体
装/卸
FOUP / SMIF / Cassette
晶圆夹持方式
Bernoulli 和边缘夹持旋转卡盘
设备界面控制
触摸式荧幕 + PLC 控制
设备材质
外部:WPP;FMPVC 框架:不锈钢
化学品控温精度
±0.5℃
噪音
<75db
